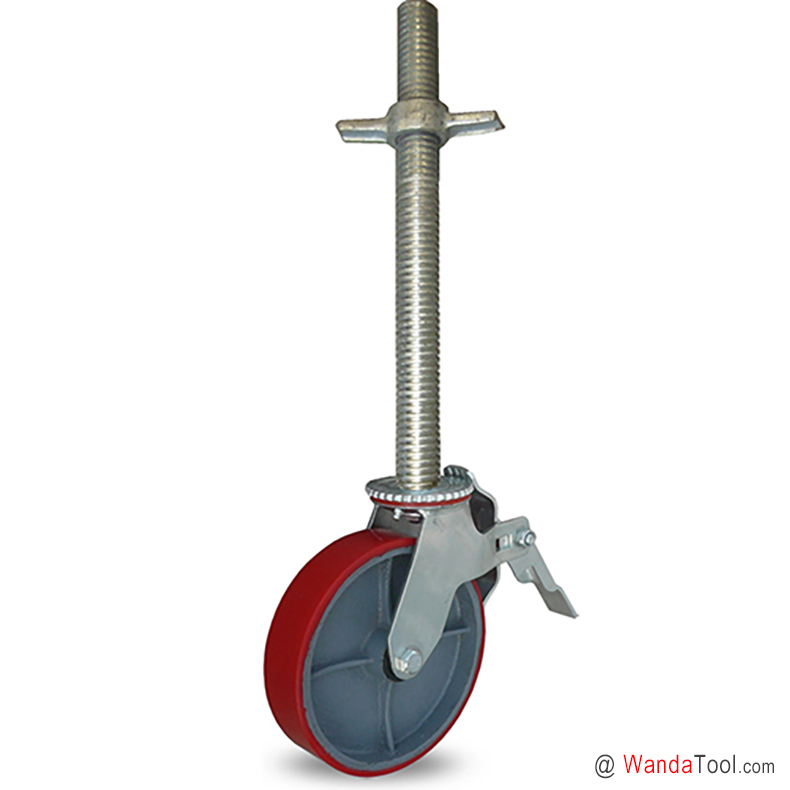

Adjustable scaffolding caster - 8" Adjustable scaffold castor with PU on cast iron wheel | SCATB-200050R-13

  • Part No.: SCATB-200050R-13
  • Wheel Dia.: 200 mm / 8 inch caster
  • Tread Width: 50 mm / 2 inch caster
  • Wheel Type: PU on cast iron wheel
  • Caster Type: Total lock swivel castor
  • Fitting Type: 30mm OD adjustable caster
  • Load Cap.: 400 kg / 880 lbs caster
  • APP: Scaffolding caster
* Product Name:   Please enter the product name ordered
* Name:   Please enter your name
* Tel:   Please enter your phone
* Email:   Please enter your correct email address
* Order message:   Please enter your order message



Technical Data

脚轮产品参数°C / mm / kg°F / inch / lbs
轮子直径(ØD)200mm8"
轮面宽度(W)50mm2"
轮子材质铁芯聚氨酯脚轮铁芯聚氨酯脚轮
轮面硬度Shore A 95Shore A 95
轮子轴承滚针轴承滚针轴承
装配方式可调节丝杆式脚轮可调节丝杆式脚轮
装配丝径M30 mm1.18"
装配杆长590 mm23.3"
孔距高(L1)--
装配孔径(ØP1)--
孔距高(L2)--
装配孔径(ØP2)--
旋转偏心距53mm2.087"
旋转半径153mm6.024"
产品总高237mm9.33"
脚轮刹车全刹车脚轮全刹车脚轮
脚轮载荷400kg990lbs
产品重量

工作温度

执行标准

产品编号SCATB-200050R-13SCATB-200050R-13
SKU69200010300006920001030000

Features

8英寸可调节丝杆铁芯聚氨酯脚手架脚轮 | SCATB-200050R-13

SCATB 系列可调节丝杆脚手架脚轮,根据轮子材质的不同,单个脚轮设计载荷从200 公斤*500 公斤不等。设计主要用于脚手架系列产品,齿状的刹车设计,配套于脚手架时,可以同时牢靠的锁定轮子和支架的转动,有效保证了脚手架使用时的安全。

SCATB系列脚手架脚轮特征

支架设计:支架部分采用整体钢板冲压成型,比焊接型支架提升30%的性能。

装配设计:采用M30mm,长590mm实心丝杆装配。

刹车设计:采用全刹车设计,能同时有效及牢靠的锁定轮子和旋转顶板,防止脚手架产品的移位。

脚轮防尘圈:聚氨酯防尘圈,可以防止灰尘和细纱的缠绕而影响脚轮的旋转。

旋转板连接螺栓:独特设计的旋转板连接螺栓,防松螺母锁定,提高强度。

脚轮润滑:脚轮的旋转顶板和轮子的轮毂部分,安装注油杯,更好的提高脚轮的运动性和灵活性。

轮子材质:铁芯聚氨酯轮子,铸铁轮芯,高负载能力,红色CPU,超级耐磨聚氨酯浇注成型。

轮子轴承:标准装配滚针轴承,热处理衬套,Ø19*3 无缝钢管套管,能有效承受来自外界的径向和轴向压力。

SCATB系列脚手架脚轮定制

M36, M38等多种可调节丝杆装配尺寸供选择。
